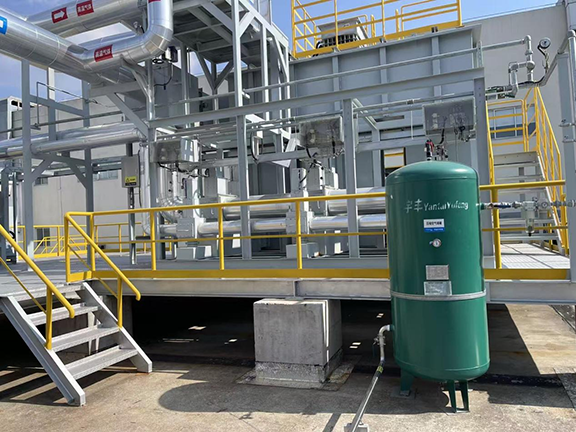

三床式RTO特点

处理量: 1500～200000m³/h；

三床RTO处理效率可达99％；

三床RTO换热效率更高达95％；

增加了吹扫管路，提高了VOC去除效率；

自动化程度高。

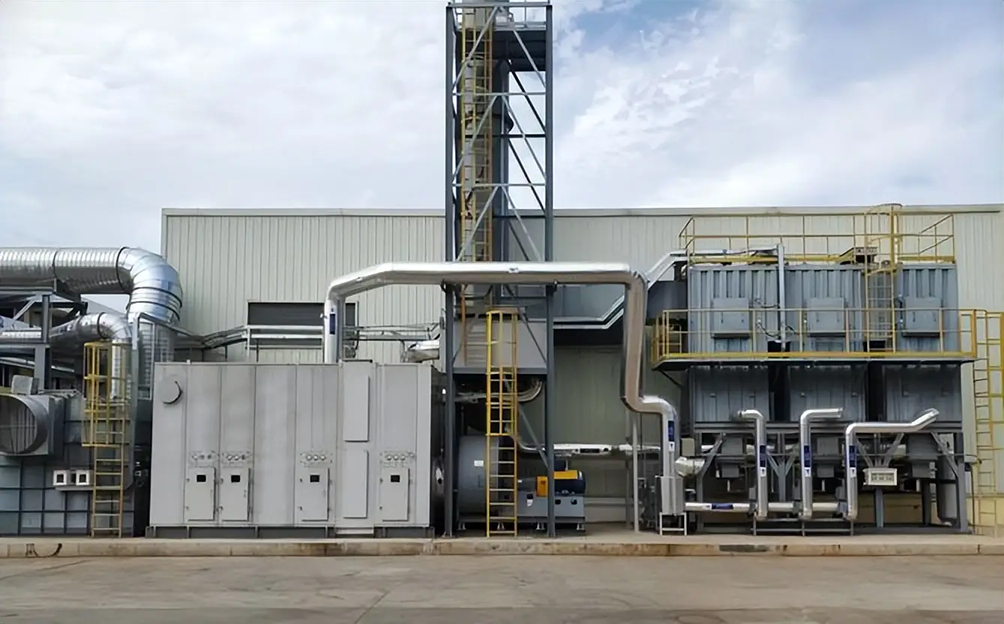

RTO热力焚烧炉概述

RTO燃烧系统是一种用于治理有机废气和挥发性有机化合物（VOCs）的工业热处理设备，燃烧介质包括燃气、天然气及柴油。

其通过760~1000摄氏度高温使废气发生热氧化反应，生成二氧化碳和水蒸气，净化后的气体经蓄热体降温至国家标准后排放，可实现95%以上的热能回收率。该系统分为旋转式、两室、三室多室类型，其中旋转式、两室装置VOCs去除率达95%~98%，三室装置可达98%以上，多室型可达99%以上。适用于中高浓度（数千PPM）、风量在1000~60000m³的有机废气治理，废气种类涵盖烷烃、烯烃、醇类、酮类及芳烃等碳氢化合物。主要应用于石油、化工、制药、印刷、喷漆、烤漆、塑胶、电泳、涂装、电子等行业，几乎所有行业的废气。RTO具有其他净化技术无法达到的效果，此外低浓度的有机废气也可通过吸附浓缩后进入RTO燃烧装置中，待处理的低温有机废气进入蓄热室A的陶瓷层，该陶瓷已经把上一循环的热量“贮存”起来，陶瓷释放热量温度降低，而有机废气升至较高的温度之后进入燃烧室。在燃烧室中，燃烧器燃烧燃料放热，使废气升至设定的氧化温度760℃或以上，废气中的有机物被分解成CO2和H2O。由于废气经过蓄热室预热，废气氧化也释放一定的热量，所以燃烧器燃料的用量较少。废气成为净化的高温气体后离开燃烧室，进入蓄热室C，上两个循环陶瓷介质已被冷却吹扫，释放热量，温度降低后排放，而蓄热室C的陶瓷吸热，贮存大量的热量用于下个循环加热升温使用。蓄热室B在这个循环中执行吹扫功能。完成后，蓄热室的进气与出气阀门进行一次切换，蓄热室C进气，蓄热室B出气，蓄热室A吹扫；再下个循环则是蓄热室B进气，蓄热室A出气，蓄热室C吹扫，如此不断地交替进行。当RTO设备还没达到处理状态或停运时，废气可暂时通过旁通进入烟囱排放。

处理后的气体相属于高温状态，在废气排放之前尾部可设置换热器，通过换热气转换后可得到热气或热水进行余热利用

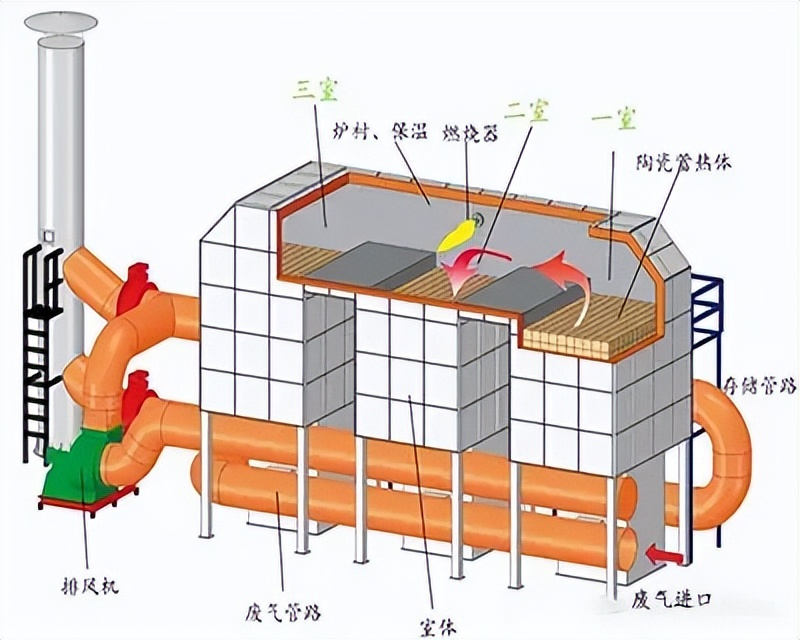

RTO结构图

核心部件

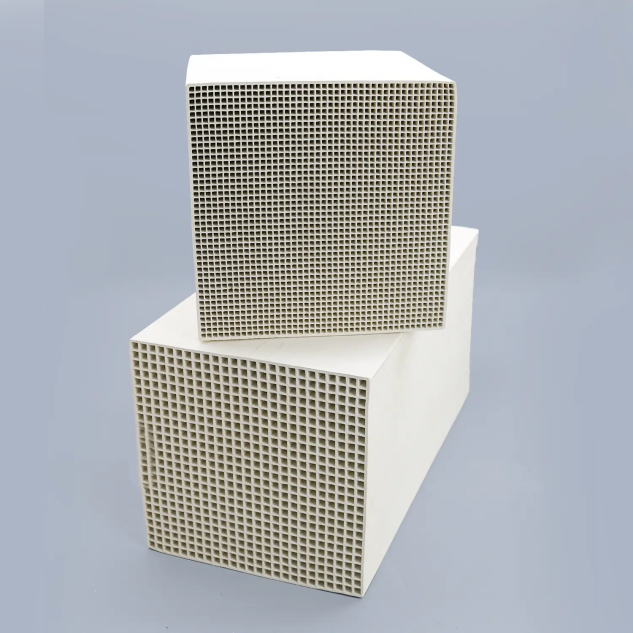

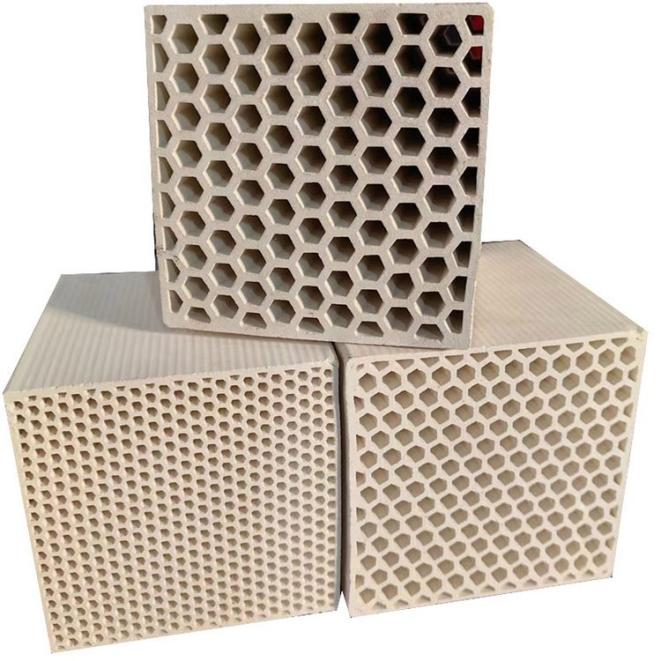

蓄热体

比热容大，比表面积大，压降小，热阻小；

导热性能好，耐热冲击好；

热交换效率在95％以上，耐火度高达1300℃。

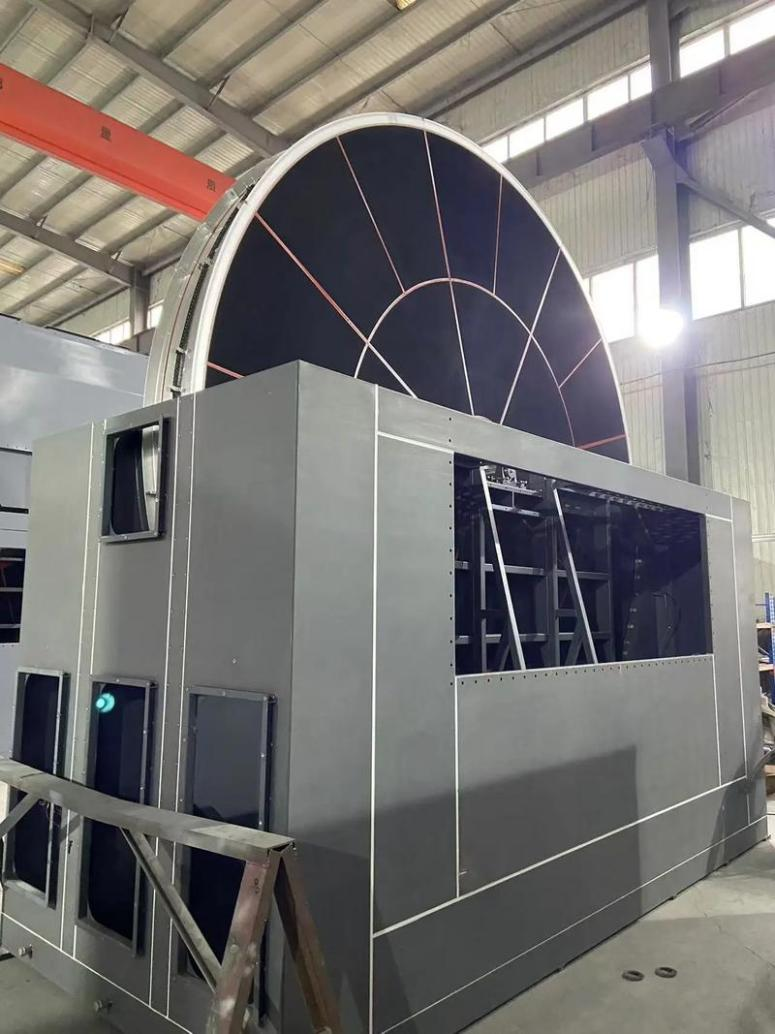

VOC浓缩装置--沸石转轮

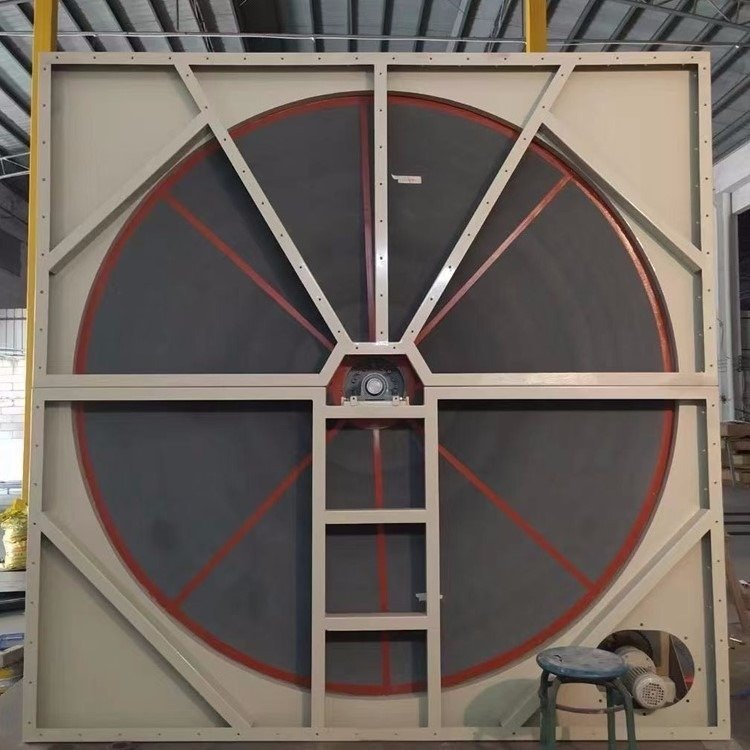

分子筛吸附浓缩转轮呈圆盘状，内部由密集的蜂窝状孔道组成，孔道表面附着起吸附作用的分子筛。实际应用时，转轮由外围链条和电机带动运行，以每小时（3~6）转的速度缓慢旋转，吸附、脱附、冷却过程在转轮不同区域同时进行，实现对废气的连续处理。

产品详情

分子筛吸附浓缩转轮采用先进的生产制备工艺和高性能原材料，内部由密集的玻纤基蜂窝状孔道组成，孔道表面附着起吸附作用的高硅疏水分子筛。分子筛盘式转轮专设吸附、脱附、冷却模块，能以每小时几转的速度缓慢旋转，实现对废气的连续处理。具有以下特点：

脱附性能好：可达98.5%；

寿命高：50000h；

能耗低：能耗比常规转轮低10%。

产品原理：

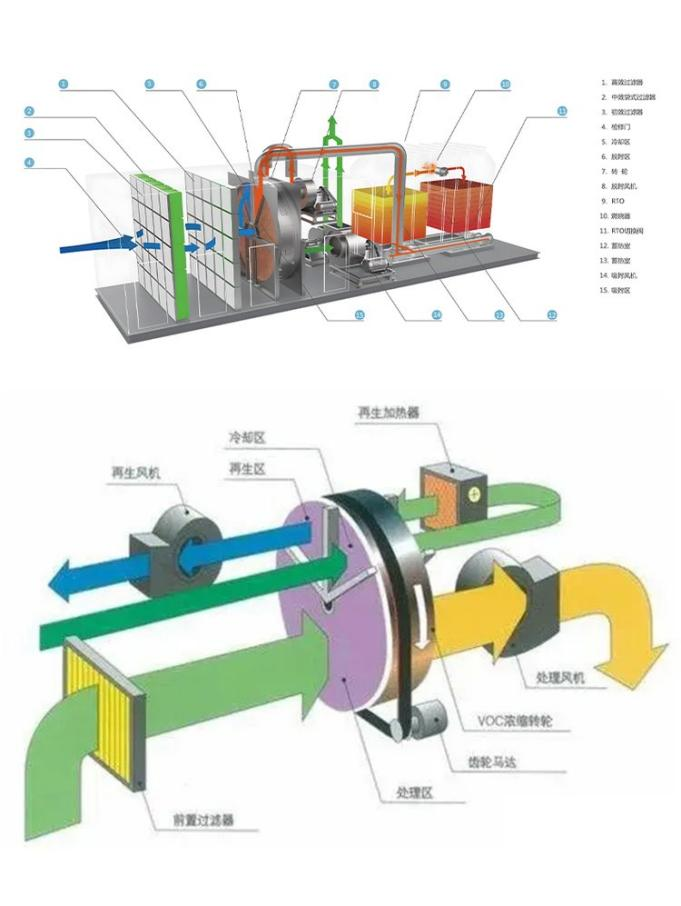

转轮分为吸附区、脱附区和冷却区，转轮通过链条匀速连续转动，即吸即脱。

吸附区：VOCs废气经前处理后进入吸附区,VOCs分子被吸附在沸石转轮上，洁净空气外排,吸附效率高。

脱附区：转轮由吸附区转入脱附区，吸附在沸石中的VOCs 分子在脱附180~220°C的热空气向脱附并浓缩，浓缩倍数为5~25倍,浓缩后的高浓度VOCs废气经后续CO或RTO处理达标后排放。

冷却区：脱附后的转轮转入冷却区，经空气降温后转入吸附区,冷却空气经冷却区升温后可作脱附热空气。

产品特点：

● 硅铝比极高，具有很强的疏水性和VOCs选择吸附能力，提高吸附效率， 降低脱附能耗

● 沸石分子筛含量可达80%，能够大幅提高吸附容量

● 特殊的楞孔道设计，在保证效率的同时降低风阻

● 填料多样化，可应对众多特殊的工况

● 对材料物化参数的控制，能够有效减少开裂、脱粉等问题，使用寿命长

适用场景：

沸石转轮广泛应用于印刷(油墨)、涂布、涂料、电子、石油化工、橡胶等行业。它的优点是选择性吸附强，吸附容量大，稳定性好等。盘式沸石转轮浓缩一般和RTO/TO/CO等组合使用。根据处理气体条件，前面会设有降温、除湿、过滤等前处理设备。

阀门

高温蝶阀（RTO高温阀）

耐温达1200℃； 泄漏率＜0.5％； 超长寿命服役

气动/电动执行器/SMC电磁阀24V/压力调节器/位置开关/手轮

高温蝶阀作为高温气体介质流时调节或切断装置，是RTO系统中的重要部件，如发生故障可导致炉膛超温时无法泄温或无法调节换热器温度，引起火灾等重大事故。我公司在引进国外先进技术，结合多年实际应用经验而开发的新一代高温蝶阀，采用一体式铸造阀板，阀板和轴采用310S不锈钢材质，确保在长期高温状态下不会变形、卡死。

RTO提升阀

提升阀是RTO的重要组成部分，提升阀的好坏直接影响到RTO的处理效率及使用寿命。

RTO 具有自动控制提升阀的功能。这些阀门用于空气流动方向的切换。

提升阀可水平或垂直运行，可根据需要选用阀门大小、体积和配置。

提升阀的驱动由气动执行器完成。为减少现场安装时间，在工厂生产过程中将阀门和执行器安装在分气室上。

PLC 根据序列时间调节器的时间,调节提升的运动。

提升阀门具有临近开关和电线，以便探知阀门的位置。

通过 PLC 可连续监控阀门的位置。对提升阀的位置异常报警。

优异的密封性，切换寿命达100万次

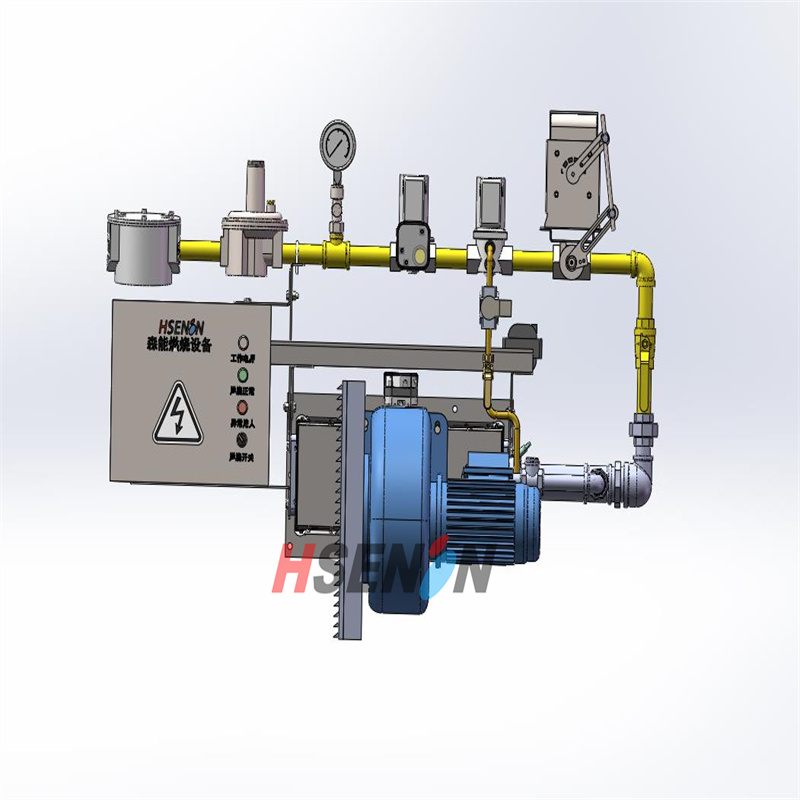

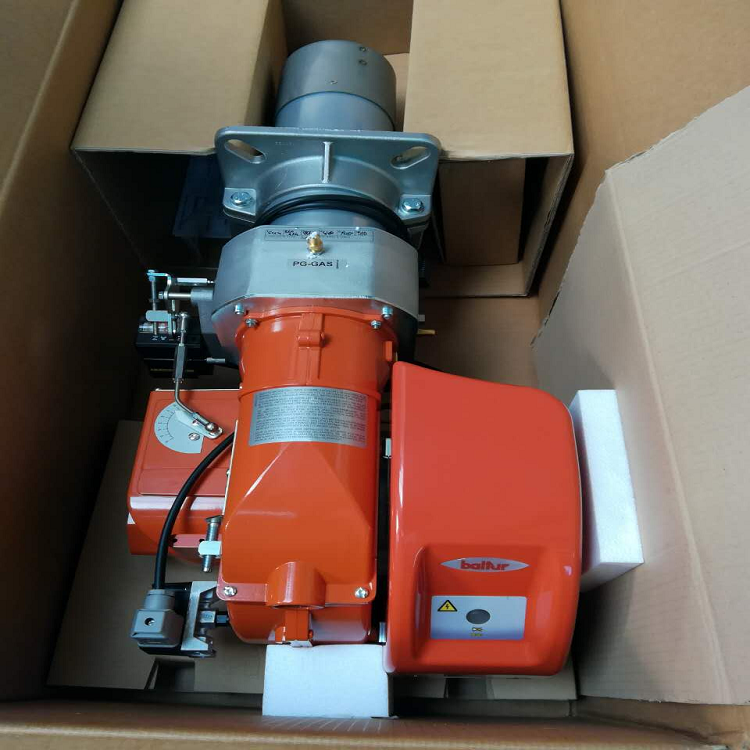

燃烧系统

适合宽泛的温度工况；

自身抗辐射的结构和灵活的过量气体调节；

结构坚固，免维护，应用广泛。

a) 天燃气燃烧器，用天然气作为燃料。
b) 采用美国Maxon、North American、eclipse等进口知名品牌。
c) 采用 Honeywell 控制系统。
d) 采用 Honeywell 或其他进口品牌比例控制阀，实现燃料的无极调速。
e) 采用 Honeywell 或其他进口品牌火焰控制器及带自检功能的火焰探测器。
f) 配置双电磁阀及燃气燃液低压开关。
g) 符合美国消防安全标准的安全阀组，避免燃料泄漏，安全切断燃料。
h) 助燃风机在燃烧器不需要点火时，利用变频调节到最小频率，节约电能和燃料
